Metrel A1732 & MI 3155 vs Fluke FEV500: Wat is beste keuze voor het testen van een DC-laadstation?
De explosieve groei van DC-snelladers in Nederland vraagt om betrouwbare, efficiënte en flexibele testoplossingen. Met duizenden nieuwe laadpunten die elk jaar bijkomen en strenge eisen rondom veiligheid, functionaliteit en NEN-normen, is het essentieel dat installateurs, onderhoudspartijen en keuringsinstanties snel en grondig kunnen werken. In dit artikel vergelijken we twee DC-testers: de Fluke FEV500 en de Metrel A1732 i.c.m. de MI 3155.
De groei van DC-laden in Nederland
Nederland loopt voorop in Europa als het gaat om de transitie naar elektrisch rijden. Snelladers met CCS en vermogens tot 350 kW+ worden steeds vaker geplaatst bij tankstations, parkeerplaatsen, bedrijventerreinen en langs snelwegen. Deze complexe systemen vereisen niet alleen een goede installatie, maar ook periodieke keuringen en troubleshooting. Belangrijke metingen omvatten onder andere:
Veiligheidsmetingen: Isolatieweerstand, aardingsweerstand (RPE), PE-test, RCD/Aardlekschakelaar.
Functionele tests: Control Pilot (CP), Proximity Pilot (PP), PWM-signaal.
Communicatieprotocollen: SLAC (Signal Level Attenuation Characterization), ISO 15118, DIN SPEC 70121.
DC-specifieke metingen: Spanning, stroom, pre-charge, insulation monitoring (IMD), residual voltage en foutsimulaties.
Overige: Netspanningsmetingen, temperatuur en rapportage voor certificering.
Een goede tester moet dit volledige proces efficiënt ondersteunen.

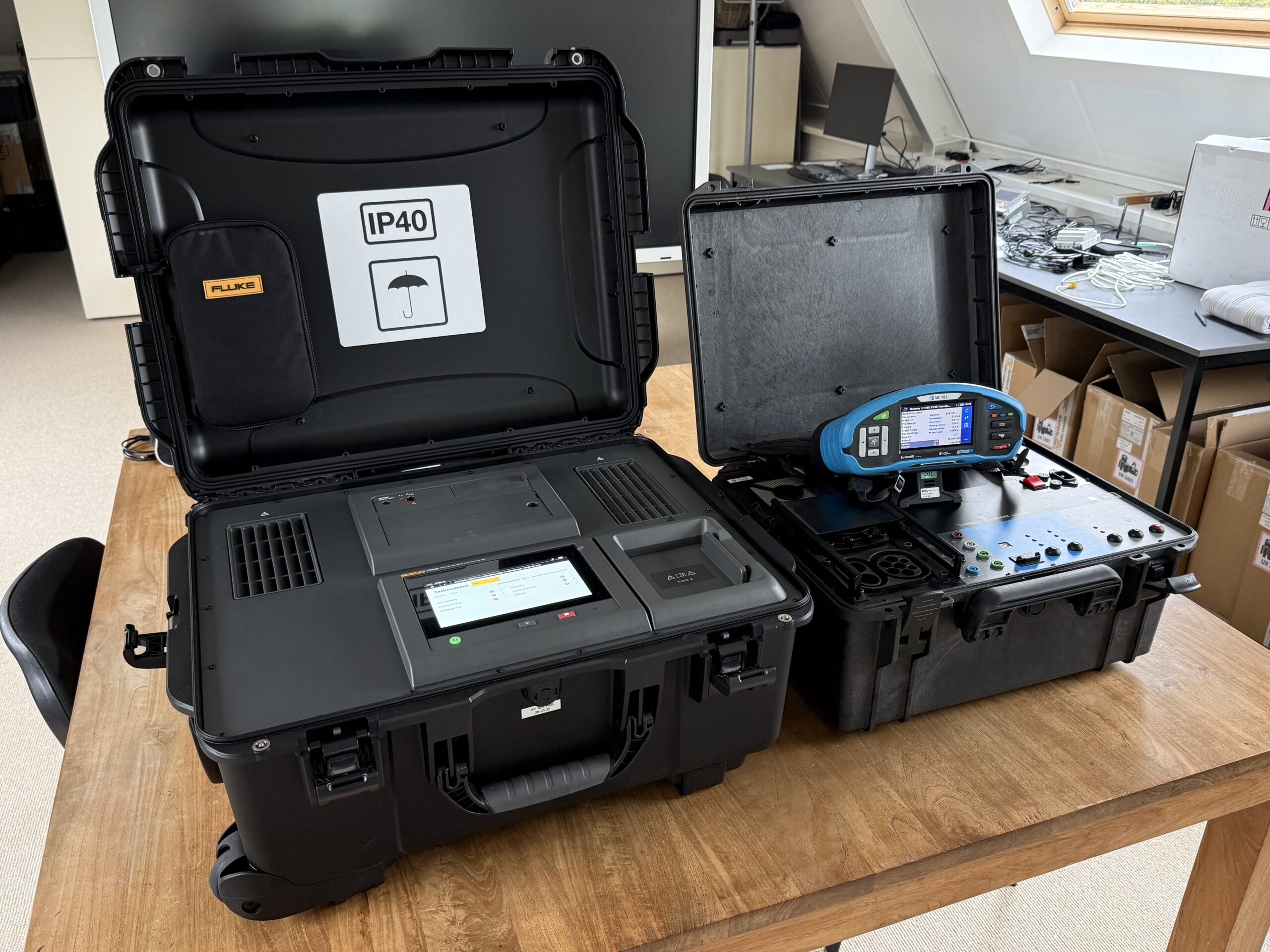

Fluke FEV500 en Metrel A1732 + MI 3155
De Fluke FEV500 is een standalone all-in-one oplossing die is ontworpen voor snelle DC-laadtests. Hij simuleert een EV, doorloopt protocollen geautomatiseerd en levert PASS/FAIL-resultaten. Hij kan autonoom op accu werken of via de CCS-kabel worden opgeladen.
De Metrel A1732 DC EVSE Adapter in combinatie met de MI 3155 EurotestXD is een krachtige en veelzijdige setup die uitblinkt in flexibiliteit en gebruiksgemak. De A1732 is een compacte adapter die samen met de multifunctionele MI 3155 een compleet testplatform vormt voor zowel AC als DC.
1. Flexibiliteit en troubleshooting
Fluke FEV500:
De Fluke is primair gericht op het volledig en geautomatiseerd doorlopen van het testprotocol. Hierdoor is die niet in staat losse metingen uit te voeren. Daardoor kun je ook geen foutanalyse uitvoeren.
Metrel A1732 + MI 3155: De Metrel-combinatie maakt bij inspectie gebruik van geautomatiseerde testprotocollen (deze zijn naar eigen inzicht te maken en aan te passen). In het geval dat er fouten optreden ben je in staat om losse metingen uit te voeren, waardoor je gericht troubleshooting kunt doen.
2. SLAC-communicatie met de DC laadpaal
Fluke FEV500:
De Fluke FEV500 start met het testen van de SLAC-communicatie en hanteert een strikte grenswaarde (max. 20 dB) om test doorgang te laten vinden. In de praktijk betekend dat dat in meer dan de helft van de gevallen het de test voortijdig afgebroken wordt.
Metrel A1732 + MI 3155: De Metrel voert in alle gevallen de complete meting uit, ook als de grenswaarde worden overschreden, waardoor je altijd meetresultaten hebt en weet wat er aan de hand is wanneer er iets niet goed is.
3. Portabiliteit en werkgemak
Fluke FEV500:
De Fluke komt met een trolley-systeem van circa 30 kg. Dit maak hem minder praktisch bij frequente verplaatsingen.
Metrel A1732 + MI 3155: Compacte oplossing in kofferformaat, aanzienlijk lichter en eenvoudiger mee te nemen.
4. Projectbeheer en rapportage
Fluke FEV500:
Werkt met TruTest-software die rapportage ondersteunt.
Metrel A1732 + MI 3155: Werkt met MESM software. Hierin zitten alle tools en informatie van o.a. de klant, de locatie en de laadpalen die je voor je rapportage nodig hebt.
5. Multifunctionaliteit
Fluke FEV500:
Kan alleen CCS2 DC laadstations testen.
Metrel A1732 + MI 3155: De A1732 kan meerdere laadstations meten waaronder: AC mode 1, 2 en 3, Chadmo en CSS2.
Eindconclusie
De Fluke is enkel in staat om een vast testprotocol af te lopen en zodra er een fout optreed stopt het testproces.
De Metrel geeft in alle gevallen meetresultaten. Ook als er fouten optreden kan de Metrel de meting uitvoeren en meetresultaten leveren. Hierdoor bied de A1732 een goede balans tussen inspectie en troubleshooting.
Eindoordeel:
De Metrel A1732 + MI 3155 is de meest praktische en efficiënte keuze voor het testen van DC- en AC laadstations in de dagelijkse praktijk.
Op een rijtje
Fluke FEV500
Voordelen
Standalone ✓
Nadelen
Zwaar (30 KG) x✘✗✗
Geen lossen metingen, maar een vast protocol waar je niet van kan afwijken x
Metingen niet instelbaar x
Slac-test bepaalt of de meting uitgevoerd wordt. In de praktijk gaat dit vaak fout, waardoor de kans groot is dat je geen metingen hebt x
Trage interface x
Matige rapportage software. Geen projectbenoemingen etc x
Geen sequences x
Metrel A1732
Voordelen
Losse metingen, waar grenswaarden ingesteld kunnen worden ✓
Alle metingen worden onvoorwaardelijk uitgevoerd. Dus je weet wat er fout/buiten de spec is, waardoor je de juiste actie kunt ondernemen ✓
Losse metingen kunnen eenvoudig worden opgeslagen ✓
Sequences die zelf fabrikant afhankelijk kunnen zijn ✓
Professionele rapportages ✓
Consistente interface over de hele Metrel lijn ✓
Doordat je werkt met een installatietester als basis heb je groot scale aan extra metingen ✓
Nadelen
Je hebt een externe lokale voeding nodig x
